5G的发展方向

1
2
3
高速率,高带宽: LTE、LTE-A

低速率、低成本、低功耗、广覆盖:物联网

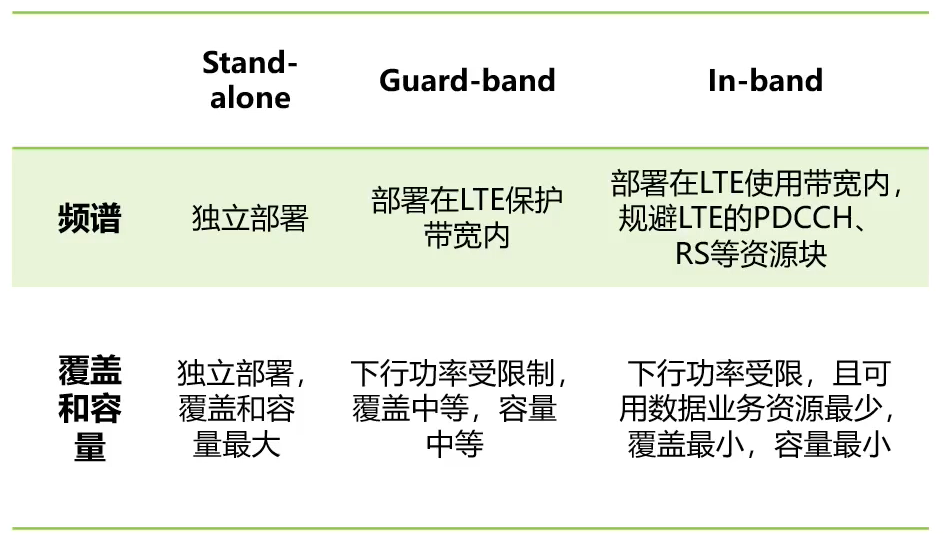

频谱应用

1
主流的FDD频段都支持NB-IoT:900MHz、1800MHz、800MHz

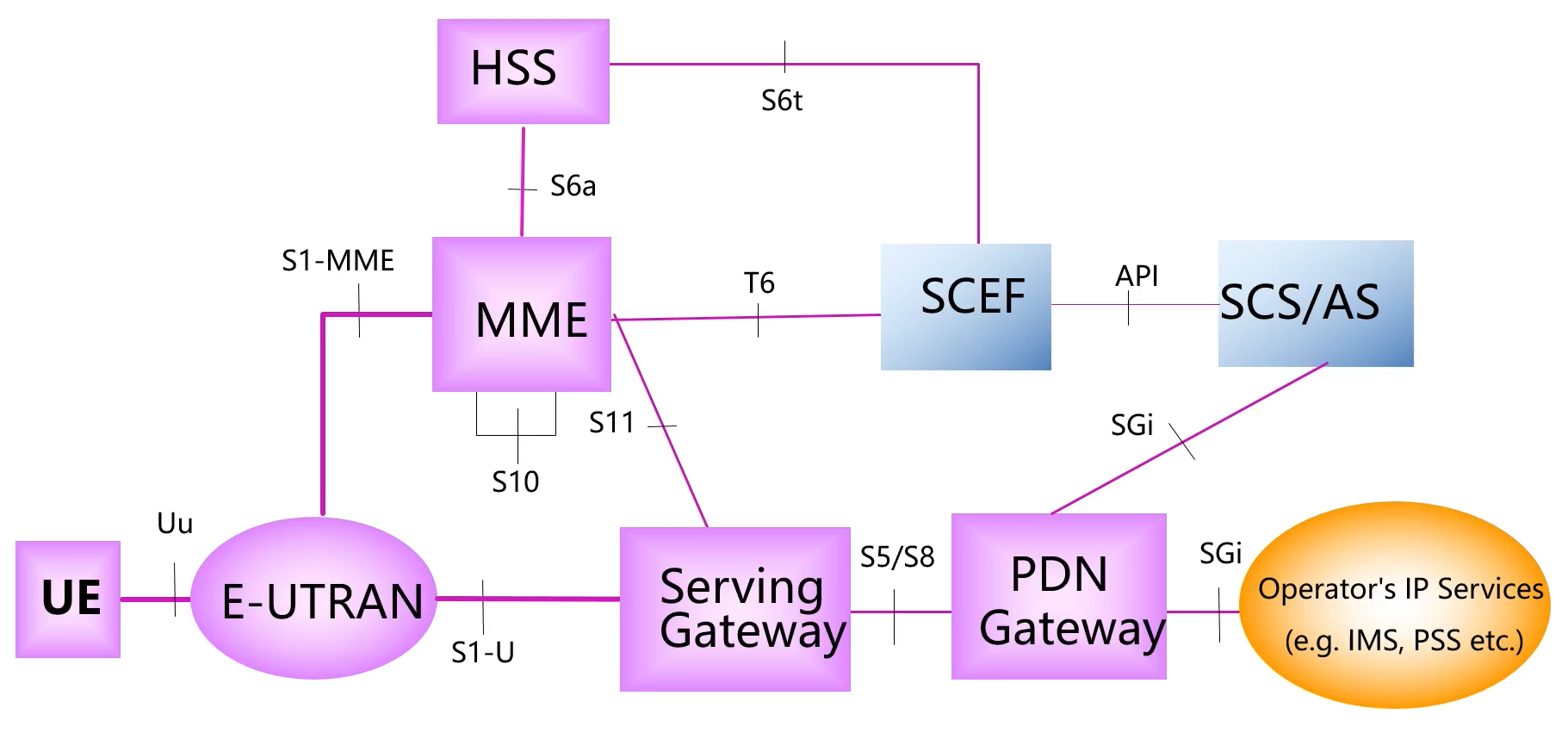

NB-IoT网络架构

NB-IoT数据传输方案

NB-IoT主要用于传送低速率的小数据包,从传输数据格式来看,可以传输三种数据类型:IP,Non-IP,SMS(短消息)。

NB-IoT是从LTE系统演进而来,为提升小数据的传输效率,NB-loT系统支持两种优化的传输方案,包括控制面优化传输方案(简称CP方案)和用户面优化传输方案(简称UP方案)。

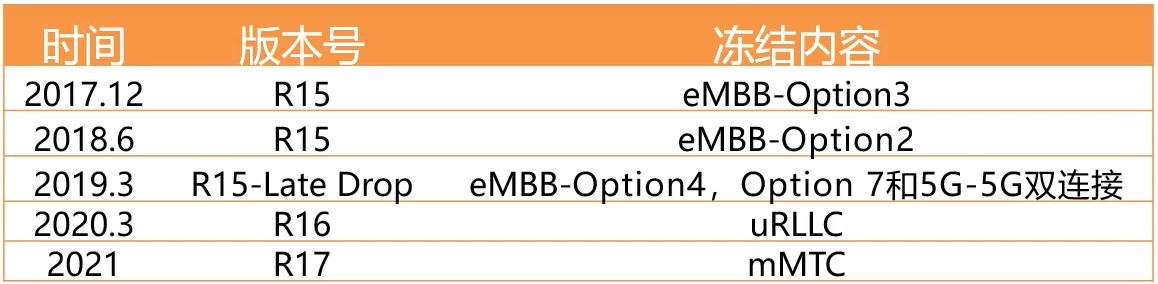

3GPP 5G NR协议标准

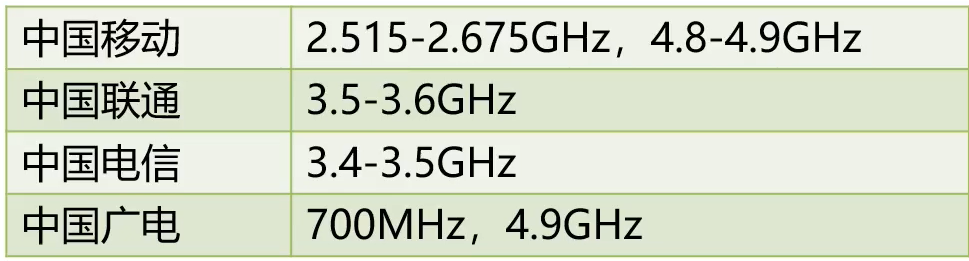

5G频率范围

5GNR常见的帧结构配置

1
以u=1,子载波间隔为30KHz为例,单个时隙长度为0.5ms

SS Block组成

1
2
3
一个SS block 包含PSS/SSS/PBCH,用于下行同步信号和广播信号的发送。

小区搜索是UE接入网络,为用户提供各种业务的基础

物理信号与天线端口

上行链路的天线端口:
天线端口0(起始号)用于PUSCH的DM-RS
天线端口1000(起始号)用于SRS
天线端口2000(起始号)用于PUCCH的DM-RS
天线端口4000用于PRACH。

下行链路的天线端口:
天线端口1000(起始号)用于PDSCH的DM-RS
天线端口2000(起始号)用于PDCCH的DM-RS
天线端口3000(起始号)用于CSI-RS
天线端口4000(起始号)用于SS/PBCH
