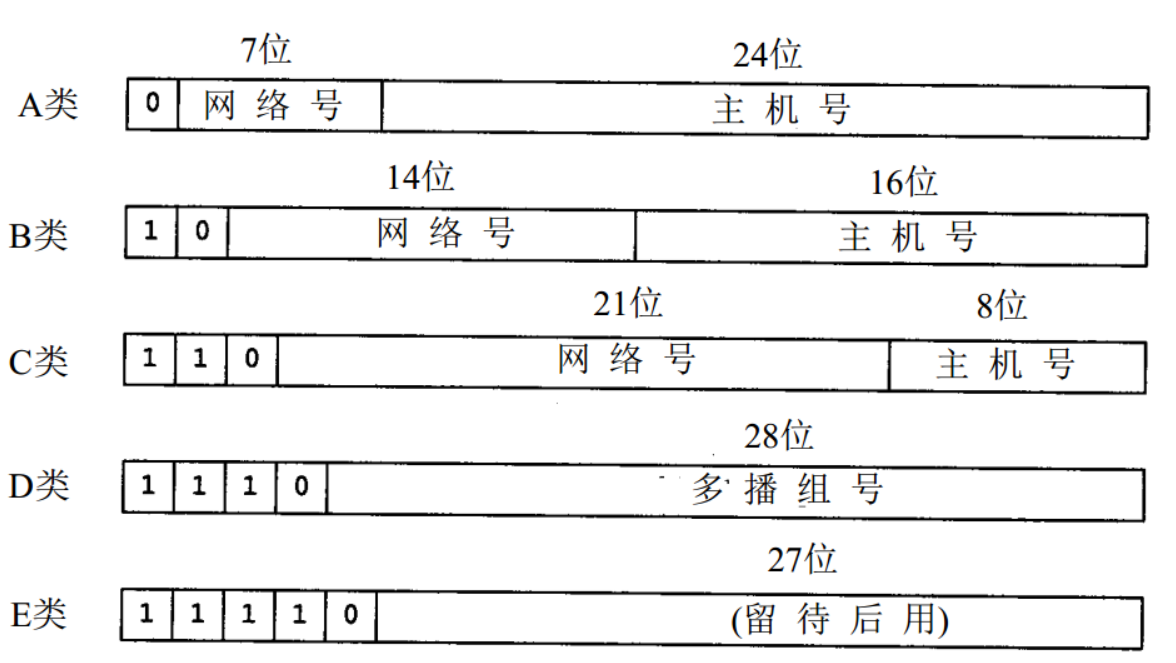

IP地址

1
互联网协议地址(Internet Protocol Address),缩写为IP地址。IP地址是IP协议提供的一种统一的地址格式,它为互联网上的每一个网络和每一台主机分配一个逻辑地址,以此来屏蔽物理地址的差异。

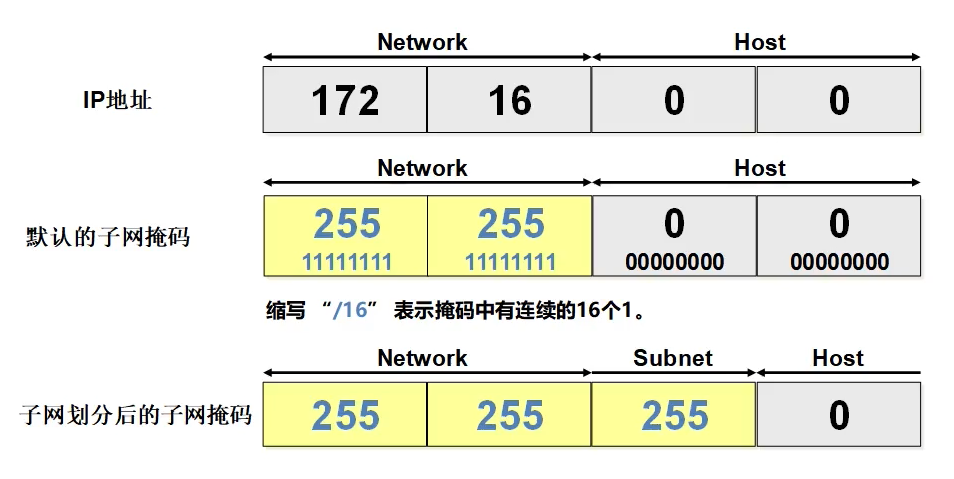

子网掩码

1
前缀表示:为了进一步简化子网掩码的表达,还可以用“/”加上网络位的位数来代表子网掩码,叫做前缀长度。比如,255.255.0.0,可以表示成“/16”,255.255.255.0可表示为“/24”。

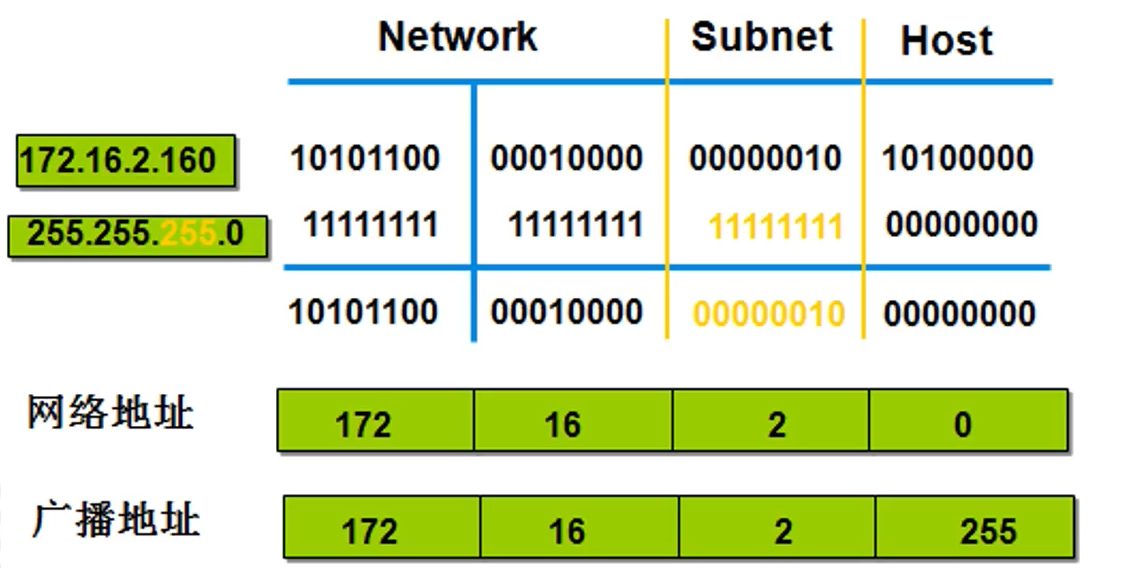

IP地址计算

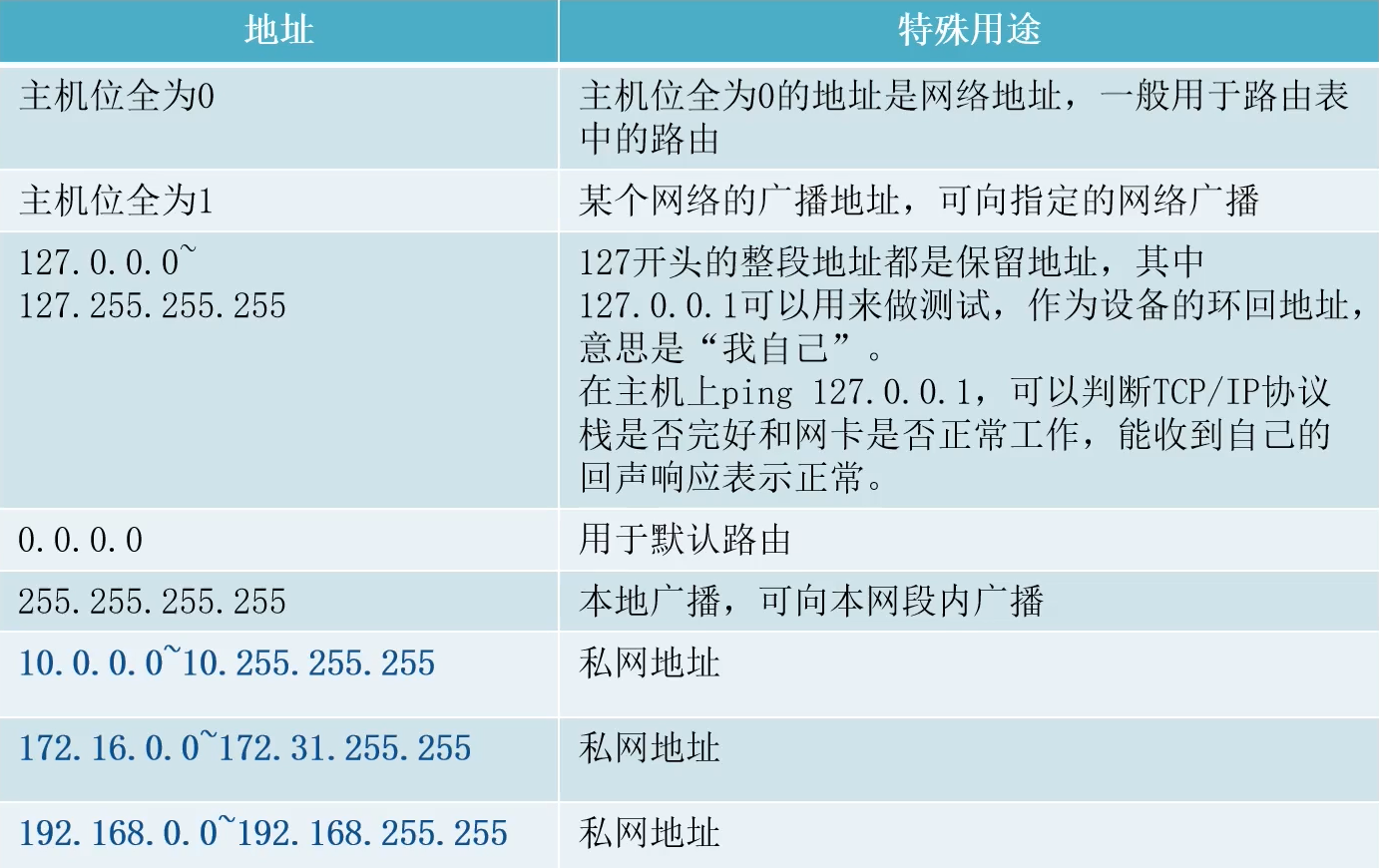

特殊的IP地址

以太网交换机工作模型

1
二层以太网交换机处理以太网数据帧,根据数据帧头的源MAC和目的MAC指导报文转发。

认识MAC地址

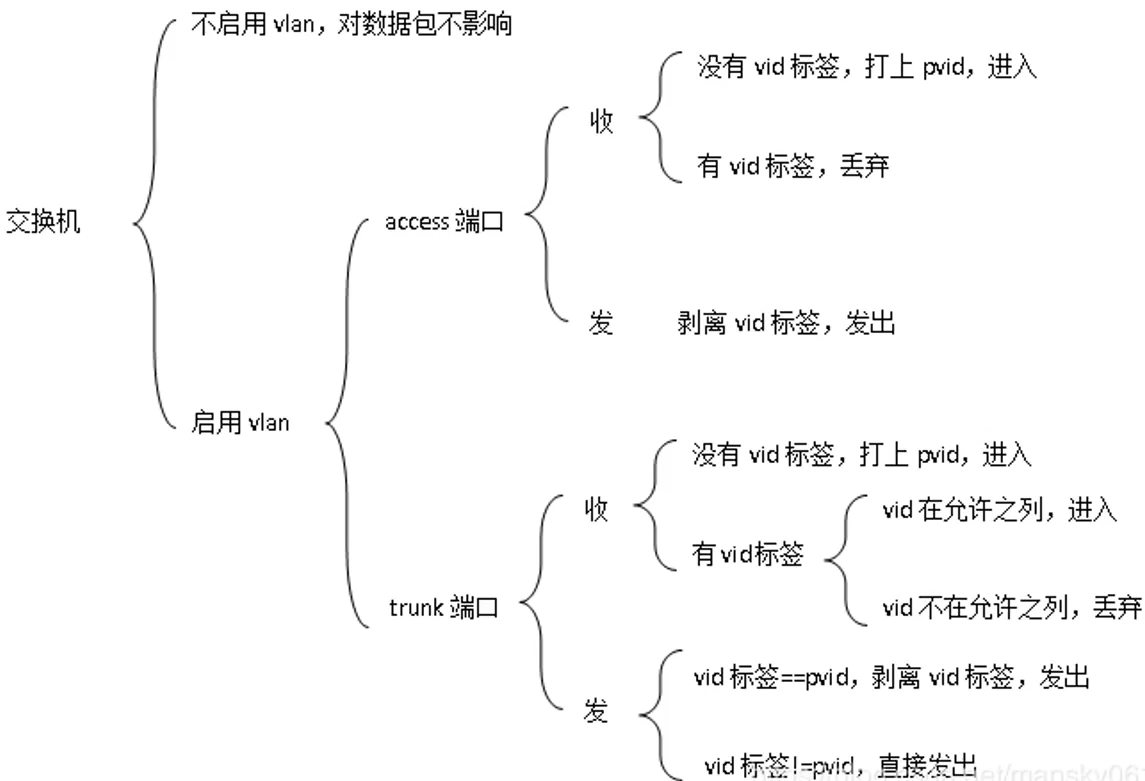

VLAN原理

划分VLAN的好处

1
2
交换机划分VLAN后减小了广播域范围,可以有效地控制网络广播风暴。
同时,可以控制VLAN间通信问题,有效地提升网络安全。

什么是路由

1
路由是指导IP报文转发的路径信息。

路由的种类

缺省路由

1
2
3
4
5
缺省路由是一种特殊的路由,它的目的地址和掩码为全0,表示“0.0.0.0”,它可以匹配任意的目的地址。

缺省路由并不一定都是手工配置的静态路由,有时也可以由动态路由协议产生。

缺省路由一般配置在网络的出口设备中。

直连路由

1
链路层协议发现的路由开销小,配置简单,无需人工维护。只能发现本接口所属网段的路由。

静态路由

1
静态路由是网络管理员手工配置的路由。静态路由配置简单,适合于小型网络。静态路由配置项不随设备及链路的状态而变化。

动态路由

1
2
3
动态路由协议发现的路由开销大,配置复杂,无需人工维护,适合复杂拓朴结构的网络。

动态路由指路由器在配置了动态路由协议之后,通过路由信息的交换,经过计算,自动生成的路由。

路由优先级

1
从优先级最高的协议获取的路由最先被优先选择加入路由表中。

路由优选原则

1
2
3
4
5
6
7
8
问:越“高级”的路由协议发现的路由越优先?
答:最长匹配优先

问:无销值越小的路由越优先?
答:不同的路由协议发现的路由开销值没有比较意义

问:在路由器A上被优选的路由,路由器B上也一定优选?
答:路由选优完全是“单机行为”

动态路由的优势

1
2
3
1.  自动生成
2. 路径冗余
3. 故障检测

动态路由的缺点

1
2
1.需要占用较多系统和带宽资源;
2.安全性存在问题。

OSPF

1
2
3
4
1. 邻居关系
2. 宣告网络
3. 宣告路由
4. 引进路由
